1.定义

线束工厂热缩区域全部热风枪的操作。

2.责任

快盈VIII 教导职工正确操作热风枪，确保安全正常运行，进步产品质量与出产功率。

3.处理内容与方法

3.1接通电源,设置温度档为Ⅲ ，温度调度为600±10℃,设备正常作业，指示灯亮

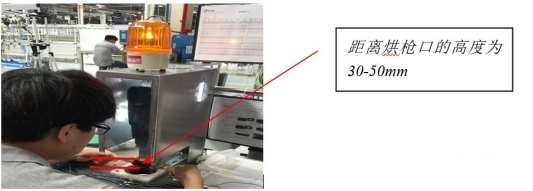

快盈VIII 3.2按将热缩套管移至U形端子或超声波焊接处的中心方位,并将其置于热烘枪的风口中心,高度为紧贴保护罩的上表面, (间隔烘枪口的高度为25MM,即保护罩的厚度),见下面示意图

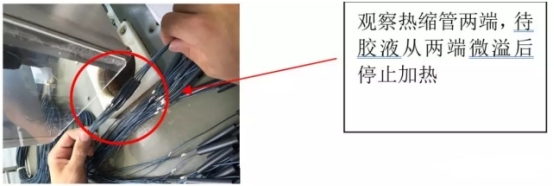

快盈VIII 3.3均匀,同步地滚动导线(和出风口至少正90°,不允许和出风口方向共同,见右图,导线与桌面平行);将热缩套管加热缩短至包紧U形端子或超声波焊接处,带胶热缩套管还须待胶液从两头微溢后间断加热。

快盈VIII 3.4热缩套管直径与每次热缩数量的对应关系请见下表：

快盈VIII 注：在台面上不能放置过多的半成品，每次最多只能放置一把

3.5常见的热缩注意事项

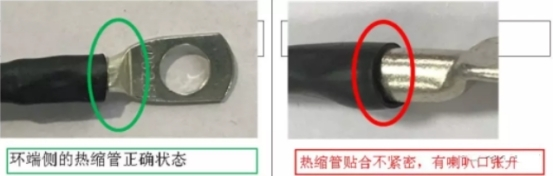

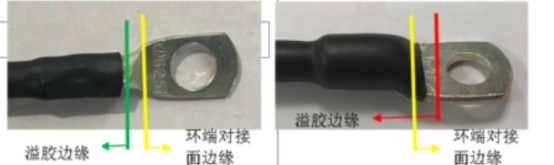

快盈VIII A.热缩套管溢胶方位不能超过环端对接面边际；

快盈VIII B.端部无芯线显露，贴合严密，无破损；

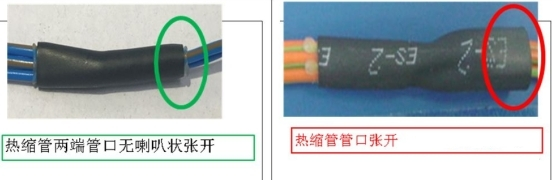

快盈VIII C.热缩套管两头不可有喇叭口

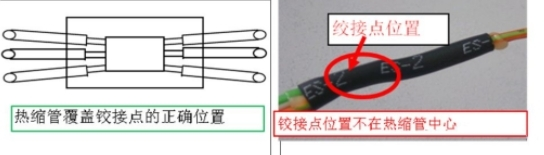

快盈VIII D.热缩套管应完全掩盖绞接点，尽量居于绞接点中心

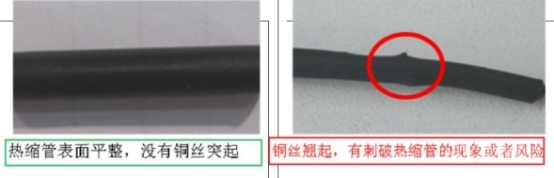

快盈VIII E.不可有铜丝刺破热缩套管的现象或许风险

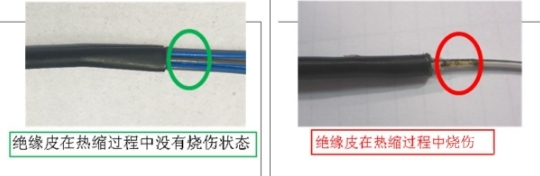

快盈VIII F.热缩时间不可过长,防止发生过多的溢胶或许损伤绝缘皮

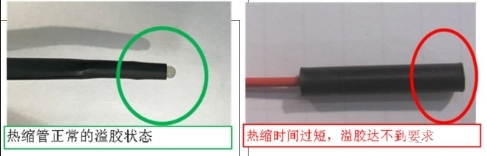

G.热缩时间不可过短,防止无胶溢出
